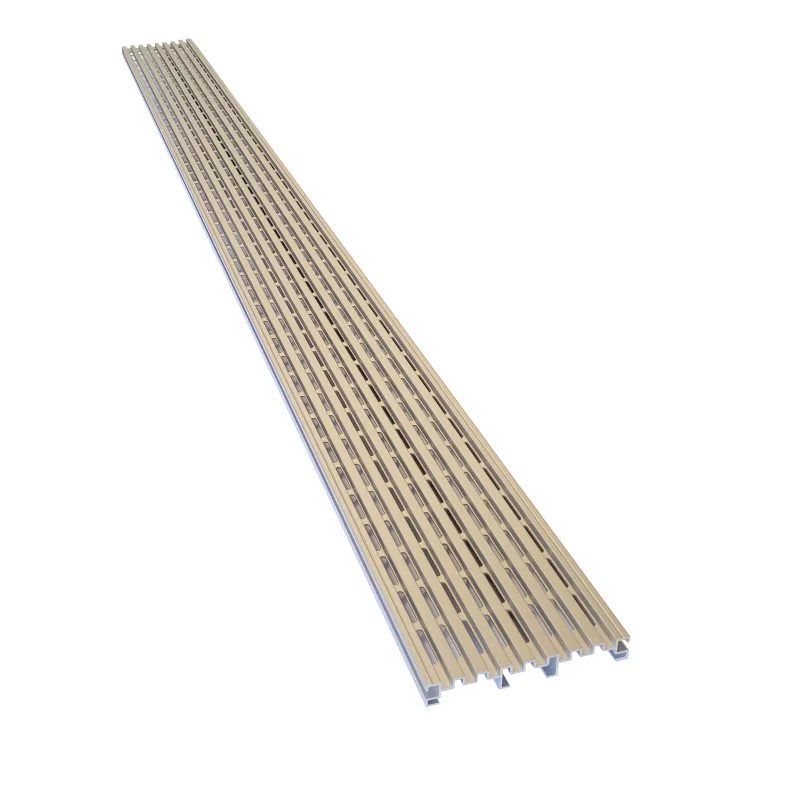

Diese neue Entwässerungsabdeckung stellt eine wesentliche Ergänzung unseres Schienensystems Slim Easy dar.
Aus hochwertigem eloxierten Aluminum gefertigt ist dieses
- sehr einfach und dauerhaft auf dem Schienensystem zu montieren und
- ebenso schnell wieder für Reinigungsarbeiten zu demontieren
Denn dies erfolgt durch die Montage auf die mitgelieferten Halterungs-Klammern.
Die Montage erfolgt dabei in folgenden Schritten:
A. Vorbereiten der Unterkonstruktion:
Die Entwässerungsabdeckung sollte auf drei Basisprofilen aufliegen.
Diese sollten dementsprechend angeordnet werden.
.

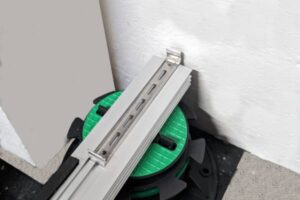

B. Einlegen der Halteklammern
In die unterstützenden Profile sind die Halteklammern einzulegen.
Diese passen perfekt in die obere Nut des Basisprofiles Slim Easy.
.
Sie erhalten dabei folgende Montageteile mitgeliefert:
3 Halteklammern + 3 Unterlagsbänder + 6 Schrauben selbstschneidend (siehe nachfolgendes Foto)

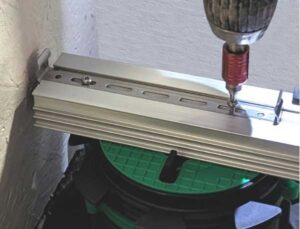

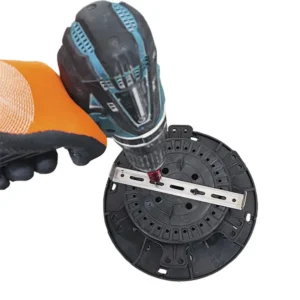

C. Verschrauben der Halteklammern
Mit den mitgelieferten Schrauben befestigen Sie bitte die Halteklammern auf das Basisprofil ‘Slim Easy’.

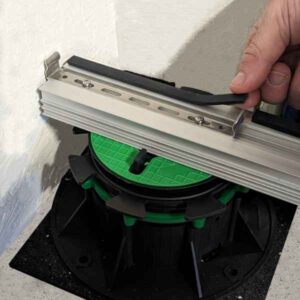

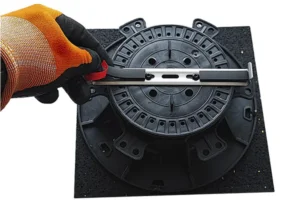

D. Aufkleben des Hartgummi-Bandes
Das mitgelieferte selbstklebende Hartgummi-Band – bereits auf die Breite 15cm vorgeschnitten – ist seitlich neben den Halteclips anzubringen.
Dieses Band verhindert Geräusche, sorgt für eine angenehme Dämpfung und gleicht die Höhe der Schrauben perfekt aus.

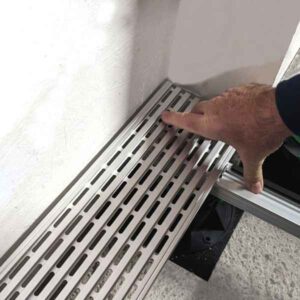

E. Einklicken der Entwässerungsabdeckung in die Halteklammern – fertig
Als letzten Schritt ist die Entwässerungsabdeckung in die Halteklammern einzuklicken.
Durch dieses einfache Einklicken ist die dauerhafte Verbindung mit dem Schienensystem ‘Slim Easy’ hergestellt.
.

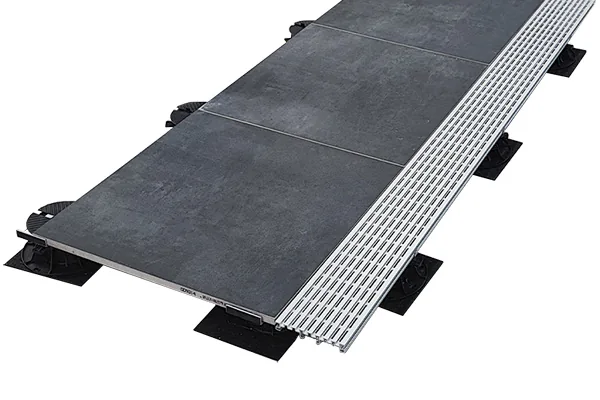

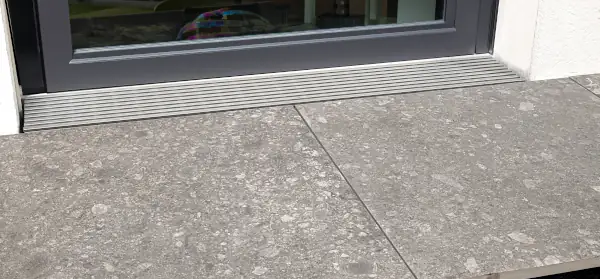

Und die fertige Konstruktion sieht nach dem Verlegen der angrenzenden Platten wie folgt aus:
