Systemaufbau – das Auflagepad

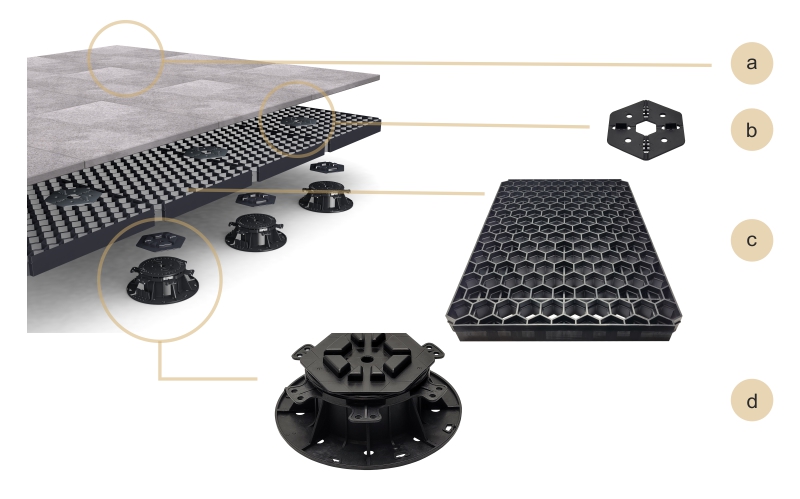

Das Auflagepad – im folgenden Bild als ‘b’ dargestellt – ist ein sehr wichtiges Element im gesamten Aufbau des SmartWabic-Systems.
![Schematischer Aufbau einer SmartWabic-Konstruktion](https://www.ceratrends.com/app/uploads/2022/12/Gesamtaufbau-800-px_neu.jpg)

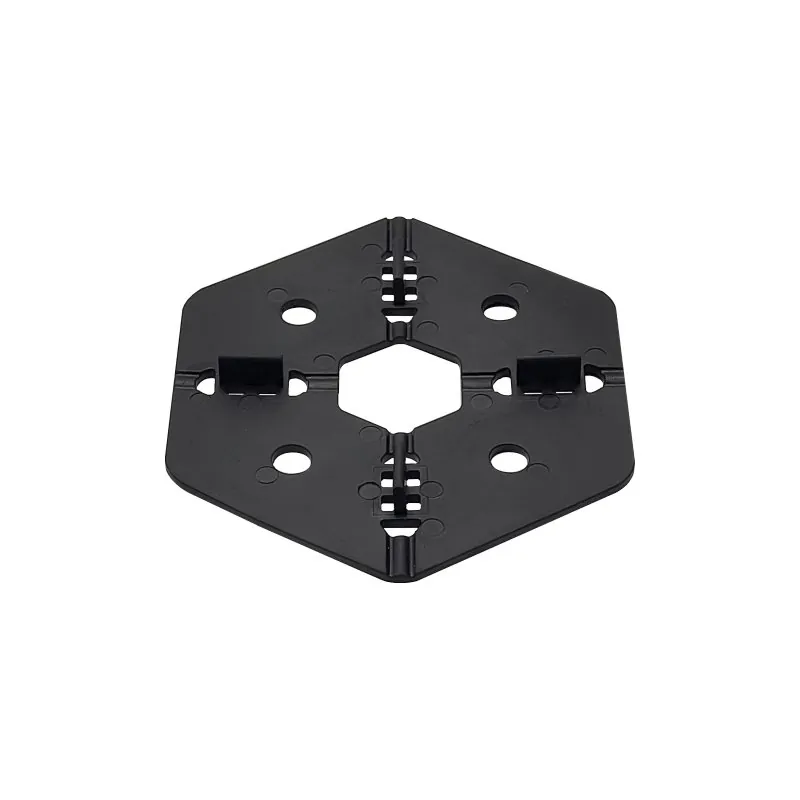

Dieses Pad wird zwischen dem Plattenbelag und dem Basismodul positioniert und dient folgenden Funktionen:
![](https://www.ceratrends.com/app/uploads/2023/01/SWACE4_beschnitten.jpg)
- Es legt den Fugenabstand zwischen den einzelnen Platten fest.
- Es fungiert als Dämpfungs-Element und reduziert damit deutlich den auftretenden Trittschall
- Das Verrutschen der Platten wird extrem erschwert – dies wird durch die speziell Konstruktion der Rückseite erreicht.
- Es ist einfach zu schneiden, um damit Verbandsverlegungen, die Verlegung von Entwässerungsrinnen usw., zu ermöglichen.
![Unterseite des Auflagepads](https://www.ceratrends.com/app/uploads/2022/12/Rueckenkonstruktion-Auflage-800-px.jpg)

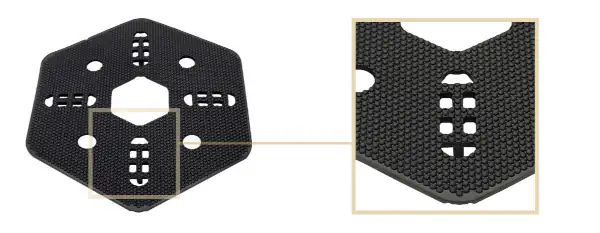

Die Rückseite des Auflagepads wurde mit einer Vielzahl kleiner Noppen ausgeführt.
Das vergrößert die Oberfläche des Auflagepads und erschwert erheblich ein Verrutschen des Plattenbelages!
Einfaches Abschneiden der Fugenstege
Eine weitere wichtige Eigenschaft des Auflagepads ist dessen einfache Bearbeitbarkeit:
![Zuschneiden des Auflagepads](https://www.ceratrends.com/app/uploads/2023/01/Zuschneiden-des-Auflagepads.jpg)
Mit einem Stanley-Messer können Sie das Auflagepad z.B. halbieren oder einzelne Fugenstege einfach abtrennen.
Verlegung
![Verlegung der Auflagepads](https://www.ceratrends.com/app/uploads/2023/01/Verlegung-der-Auflagepads.jpg)

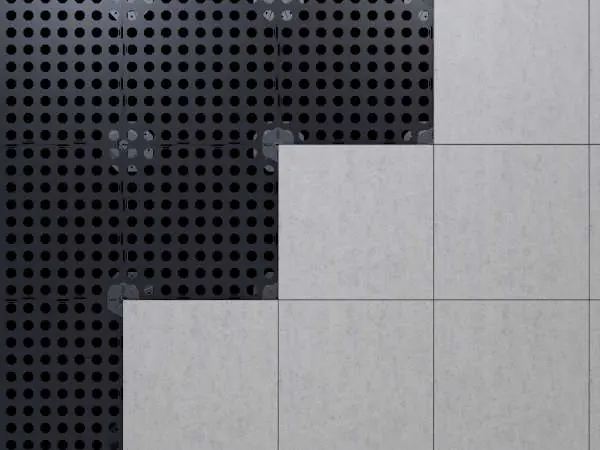

Für die Verlegung wird das Unterlagspad einfach unter den Plattenbelag gelegt.
Die Fuge muss dabei unmittelbar an die Kante des Belages anschließen!
Da das Auflagepad eine Stärke von 2 mm aufweist, entsteht ein minimaler Spalt zwischen Platte und dem Basismodul.
Dies ist aus folgenden Gründen ein Vorteil:
- Eine Platte aus Keramik oder Naturstein biegt sich auch bei starker Beanspruchung NICHT durch. Dies ist durch hauseigene Tests im TÜV-Prüflabor bestätigt worden.
Die maximale Durchbiegung unter Belastung beträgt 0,18 mm und liegt dabei deutlich unter der Stärke des Auflagepads. Es kommt daher zu keiner Berührung der Platte mit dem Basismodul. - Jede Keramik-Platte und auch jede Naturstein- oder Betonplatte weist geringe Herstellungstoleranzen auf.
Es kann zum Beispiel herstellerseitig zu einer geringen Durchbiegung der Platte kommen.
Das Auflagepad gleicht diese Hersteller-Toleranzen aus!
Verlegung im Verband

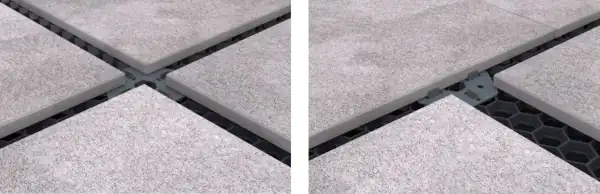

Durch die Möglichkeit, einzelne Fugenstege abtrennen zu können, lassen sich individuelle Verlegemuster realisieren.
![Darstellung der Kreuz- und Verbandsverlegung](https://www.ceratrends.com/app/uploads/2023/01/Kreuz-und-Verbandsverlegung.jpg)
Welche Fugenstärke für welches Material wählen
Fast jeder Haushalt wünscht sich schmale und elegante Fugenstärken von z.B. 2 mm.
Sie können diese Fugenstärken mit SmartWabic realisieren. Dennoch gilt es auf folgende Punkte Acht zu geben.
- Ist das Plattenmaterial auch für eine Fuge von 2 mm geeignet?
Rektifiziertes, exakt zugeschnittenen Feinsteinzeug in der Stärke 2 cm oder 3 cm ist dafür perfekt geeignet.
Bei Natursteinen kommt es auf die Kantenausführung an: gesägte Natursteine sind normalerweise exakt und könen verwendet werden; Natursteine mit bruchrauhen Kanten sind für 2 mm-Fugen nicht geeignet.
Bei Betonsteinen kommt es auf die Ausführung des Betonsteines an – im Zweifel würden wir hier jedoch eine 4 mm-Fuge empfehlen! - Ist der Wasserabfluss bei großen Formaten gewährleistet?
Bitte bdenken Sie, dass in der Regel ein Wasserabfluss durch die Fugen möglich sein muss.
Bei großen Formaten (60 x 120 cm, 80 x 80 cm) ist von vornherein ein großer Teil der Fläche mit dem Plattenmaterial bedeckt. Sollte hier kein zusätzlicher Randabfluss vorgesehen sein, empfehlen wir bei diesen Groß-Formaten den Einstz einer 4 mm-Fuge!
