Entwässerungsabdeckung für SmartWabic

Die Entwässerungsabdeckung für SmartWabic ist eine qualitativ hochwertige Möglichkeit um anfallendes Oberflächenwasser abzuleiten.

Vorteile

Sie genießen folgende Vorteile bei Verwendung dieses Produktes:

• Erstens profitieren Sie von einer sehr einfachen Montage. Diese ist weiter unten detailliert dargestellt.
• Zweitens ist die Abdeckung individuell zuschneidbar.
  Denn Aluminium lässt sich hervorragend bearbeiten und auf der Baustelle zuschneiden
• Zudem können Sie die Abdeckung jederzeit entfernen um die Unterkonstruktion zu reinigen
• Zuletzt ist diese Abdeckung im Konfigurator planbar.
  Wählen Sie bei den Entwässerungsrinnen die Breite 15cm aus und es erscheint die Option ‚Entwässerungsabdeckung Rain Grid‘!

Technische Daten / Lieferumfang der Entwässerungsabdeckung für SmartWabic :

Material: Aluminium eloxiert
Breite: 15cm
Höhe: 2cm
Länge: 180cm

Lieferumfang:
– Entwässerungsabdeckung
– Halterungsclips incl. Schrauben
– Dämpfungssteifen EPDM (auf Wunsch einsetzbar)

Montage der Entwässerungsabdeckung für SmartWabic

Die Entwässerungsabdeckung ist mit den folgenden Schritten einfach auf dem Doppelboden montiert.
Zuerst errichten Sie den Doppelboden.
Anschließend legen Sie die Halterungs-Clips auf dem Doppelboden an den benötigten Stellen auf.
In weiterer Folge schrauben Sie diese direkt auf den Doppelboden auf.

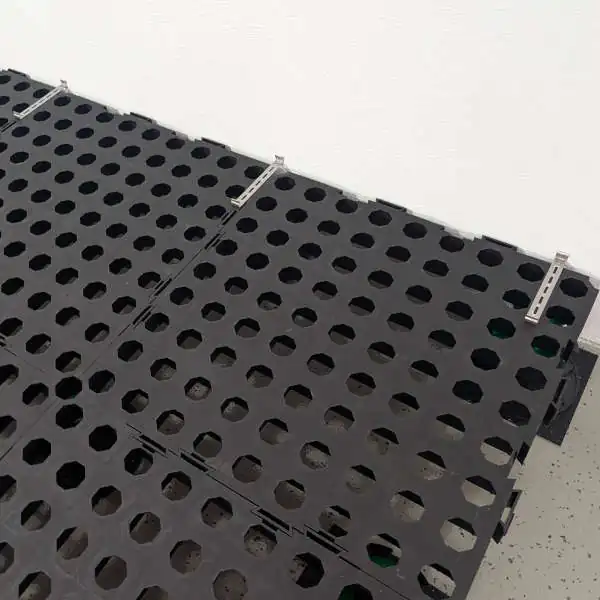

Bild 1: Auflegen der Halterungsclips im Abstand von ca. 60cm

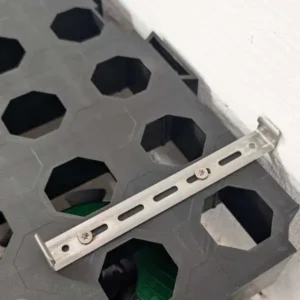

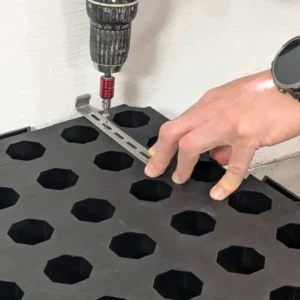

Bild 2+3: Verschrauben der Halterungsclips mit dem Doppelboden

Nun setzen Sie die die Entwässerungsabdeckung in die Montageclips ein bzw. clippen Sie diese ein.

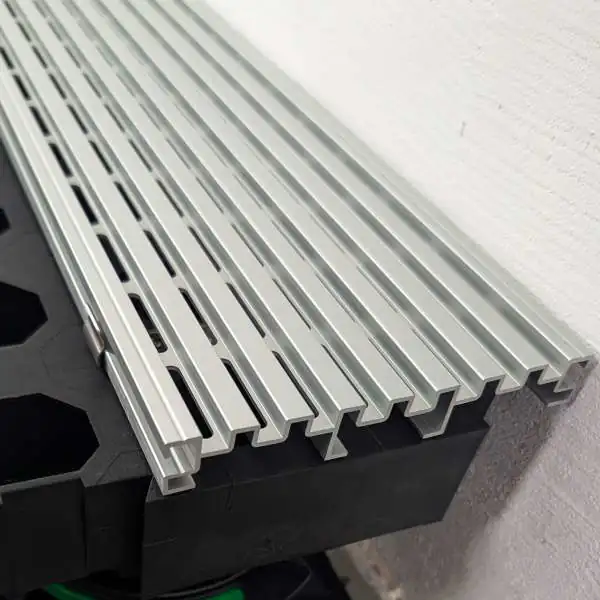

Bild 4: eingesetzte Entwässerungsabdeckung

Wie im Bild ersichtlich muss nun natürlich der Fugenabstand zu angrenzenden Platte hergestellt werden.
Dazu halbieren Sie das Auflagepad und legen das halbierte Pad an die montierte Entwässerungsabdeckung an.

Bild 5: Halbiertes Auflagepad

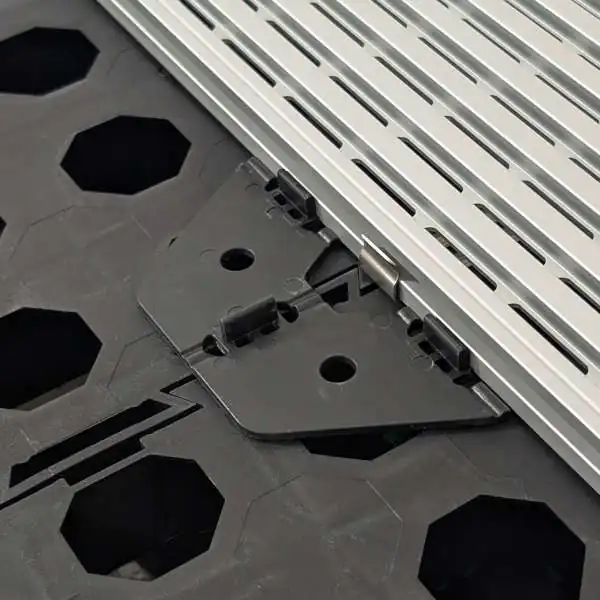

Bild 6: Anlegen an die Entwässerungsabdeckung

In einem letzten Schritt legen Sie die Platten auf.
Sie werden sehen, dass sich die Entwässerungsabdeckung für SmartWabic harmonisch in die verlegte Fläche einfügt!

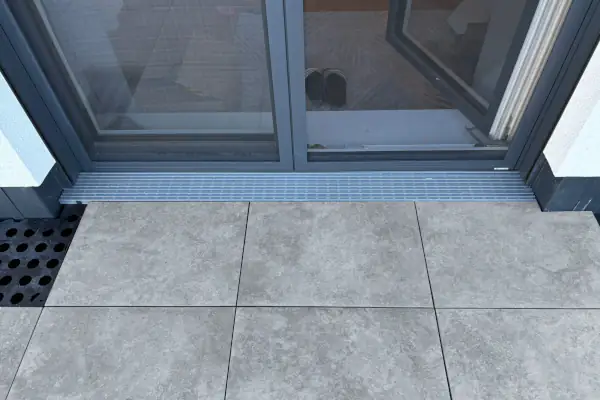

Bild  7: verlegte Terrassenplatten zur Entwässerungsabdeckung

Abschließend sehen Sie noch ein Detail der Entwässerungsabdeckung zur angrenzenden Platte.

Bild 8: Detail
