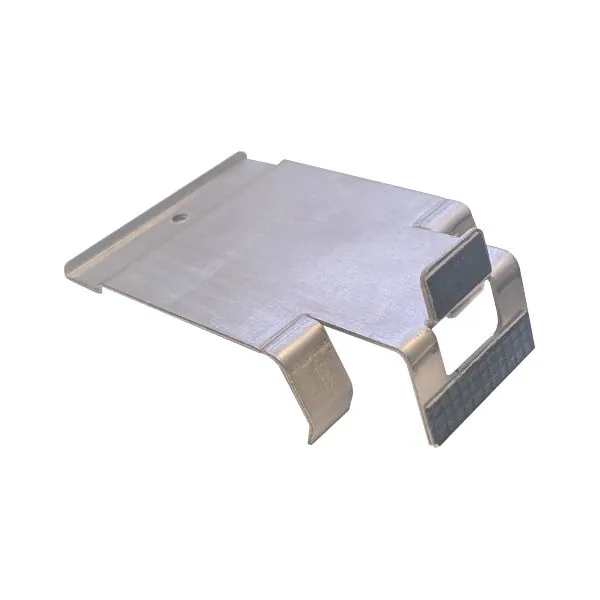

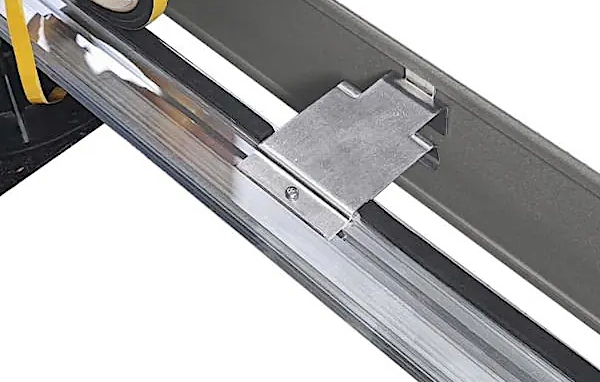

Der obere Rand-Clip weist zwei Funktionen auf. Dieser Clip
fungiert primär als seitlicher Sicherheits-Abschluss für die äußerste Plattenreihe und

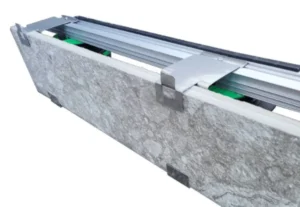

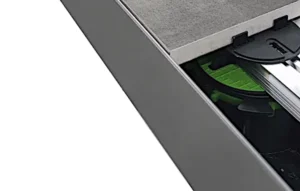

bildet gleichzeitig die obere Halterungfür eine eventuelle seitliche Verblendung
Warum ist dieser Clip wichtig?

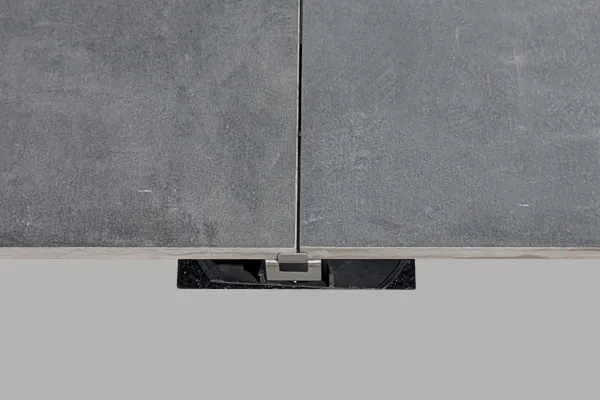

Die äußerste Plattenreihe ist stets der kritische Punkt bei einer Schienenkonstruktion. Denn wenn sich die äußerste Platte verschiebt kann sich mit der Zeit die gesamte Konstruktion verschieben!
Aus diesem Grund sind mechanische Sicherungen vorzusehen, die diese Möglichkeit verhindern.
Unser oberer Rand-Clip stellt eine Möglichkeit dieser Sicherung dar. Perfekt für das Basisprofil Slim Easy angepasst fügt er sich perfekt in dieses Profil ein. Zusätzlich wird dieser Clip noch durch Verschraubung gesichert

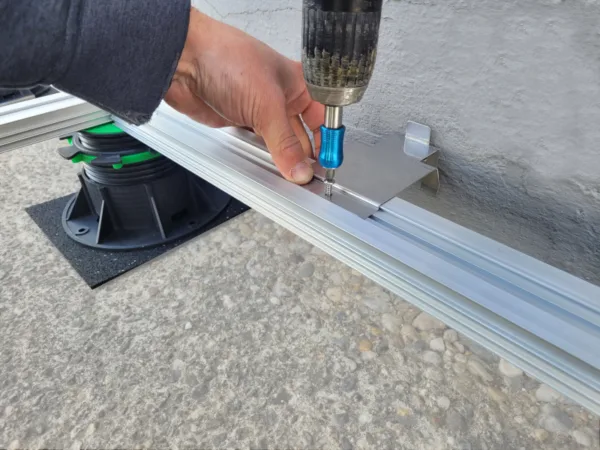

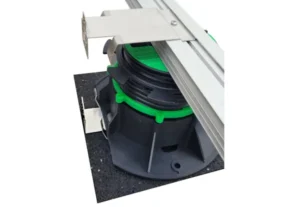

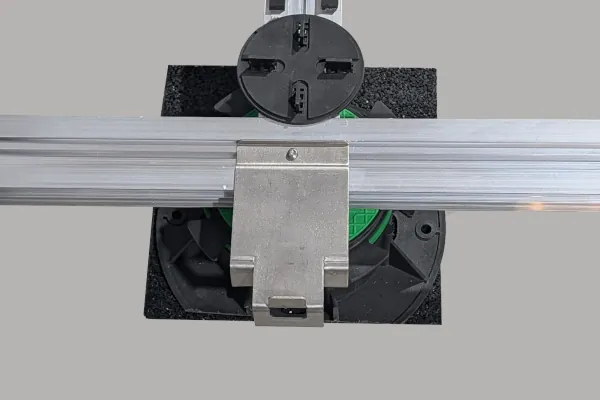

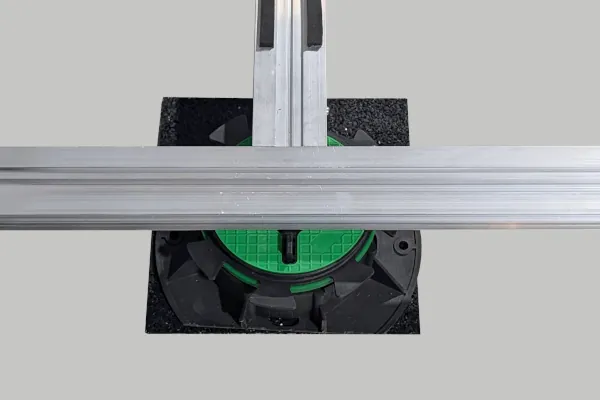

Der Clip wird in das Basisprofil Slim Easy eingesetzt und mittels der beiliegenden Schraube mit dem Basisprofil verschraubt (Vorbohren empfohlen!).
Wo sind die Rand-Clips anzubringen?
Die oberen Randclips sind an folgenden Stellen anzubringen:
entlang Hausmauern
entlang allen Außenkanten bei denen die äußersten Platten die nicht durch eine andere Art und Weise der Befestigung gesichert werden (z.B. durch Randsteine, Stahl-Profile, o.dgl.)
bei vertikalen Verblendungen mittels des unteren Rand-Clips
Wie viele Clips sind anzubringen?
Wir empfehlen immer 2 Stk. Clips pro seitlicher Platte.
Bei wenig begangenen Bereichen ist auch 1 Stk. Clip pro seitlicher Plate ausreichend.
