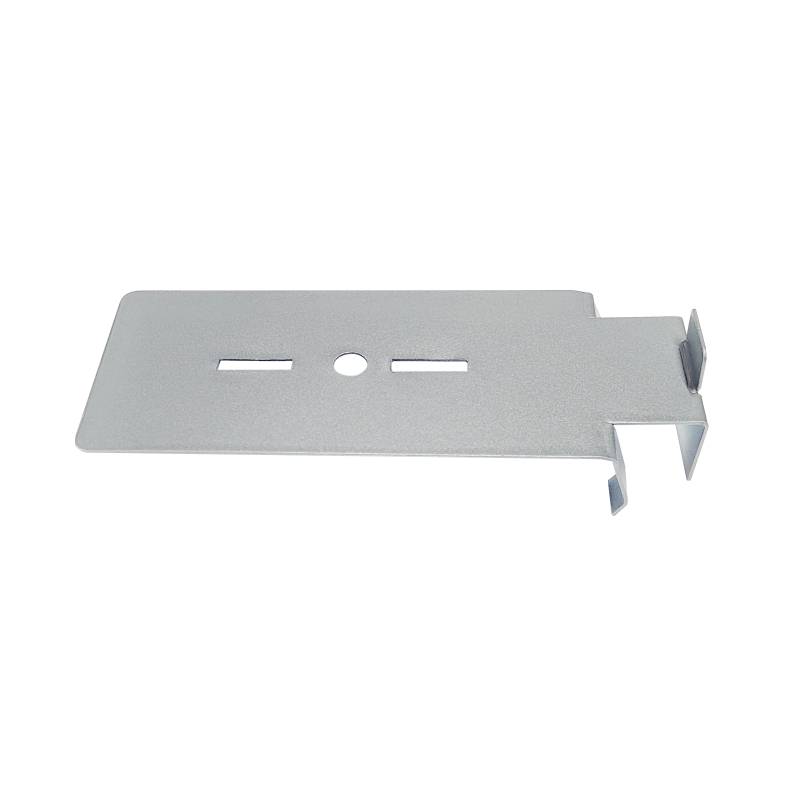

Oberer Setzstufen-Anschluss – Clip für Stelzlager ‘Gemini’

Die Montage der oberen und unteren Setzstufen-Anschluss-Clips erfolgt in den folgenden Schritten:

1. Zuschnitt der Basis

Die Basis des Stelzlagers ist zuzuschneiden um die Aufnahme des unteren Setzstufen-Anschluss-Clips zu ermöglichen.
Dazu ist dieses exakt 3mm von der eingeprägten Vorstanzung abzuschneiden.
Dies erfolgt am einfachsten mittels einer Stichsäge.

Das folgende Bild zeigt den erfolgten Zuschnitt:

2. Unterlegen des unteren Setzstufen Anschluss-Clips

Der untere Setzstufen-Anschluss-Clip ist nun unter die Stelzlager-Basis wie im Bild abgebildet unterzulegen.
Eine dauerhafte fixe Verbindung kann optional noch durch die Anwendung unserer Hybrid-Klebers erfolgen.

3. Abbrechen zweier Fugenstege beim Stelzlager-Kopf

Für die Aufnahme des oberen Setzstufen-Anschluss-Clips ist die Abtrennung zweier Fugenstege erforderlich.
Dies wird in den nächsten Bildern dargestellt:

4. Einsetzen der vertikalen Verblendung

Die vertikale Verblendung von 2cm-Platten ist nun in den unteren Setzstufen-Anschluss-Clip einzusetzen.
Um mögliche Knirsch-Geräusche beim Kontaktpunkt Platte-Edelstahl-Clip zu vermeiden empfehlen wir die Kontaktflächen mit einem handelsüblichen Außen-Silikon dünn vorzubehandeln.

4. Einsetzen des oberen Randabschluss-Clips

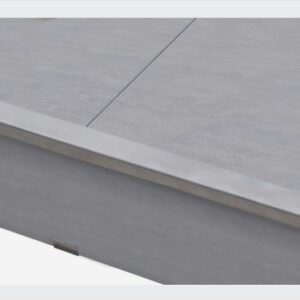

Schließlich ist der obere Randabschluss-Clip aufzusetzen.

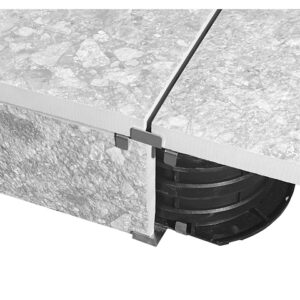

Damit ist nun der obere und untere Setzstufen-Anschluss-Clip mit der vertikalen 2cm-Platte montiert.
