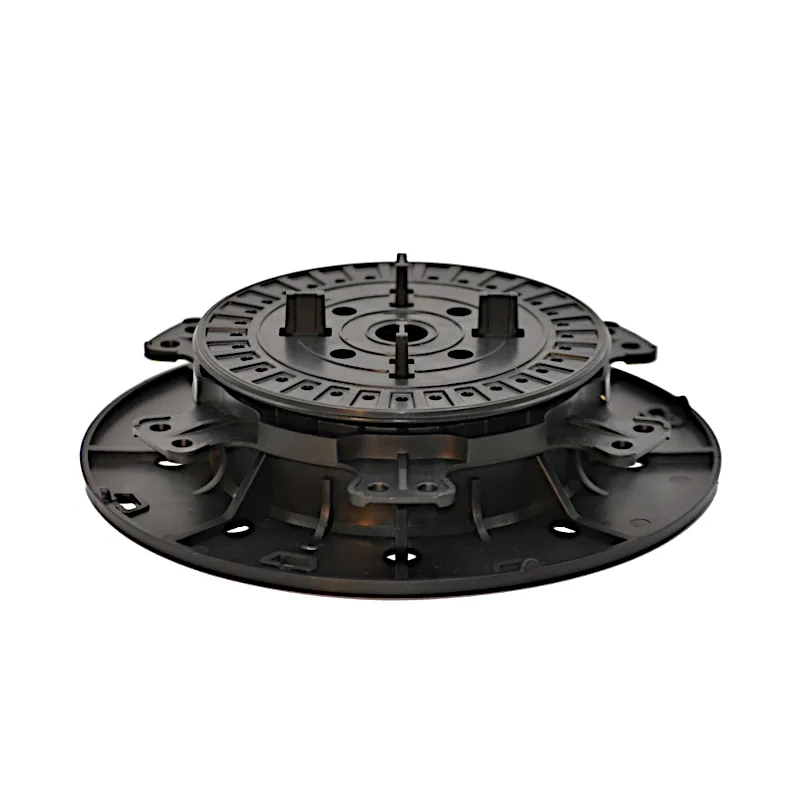

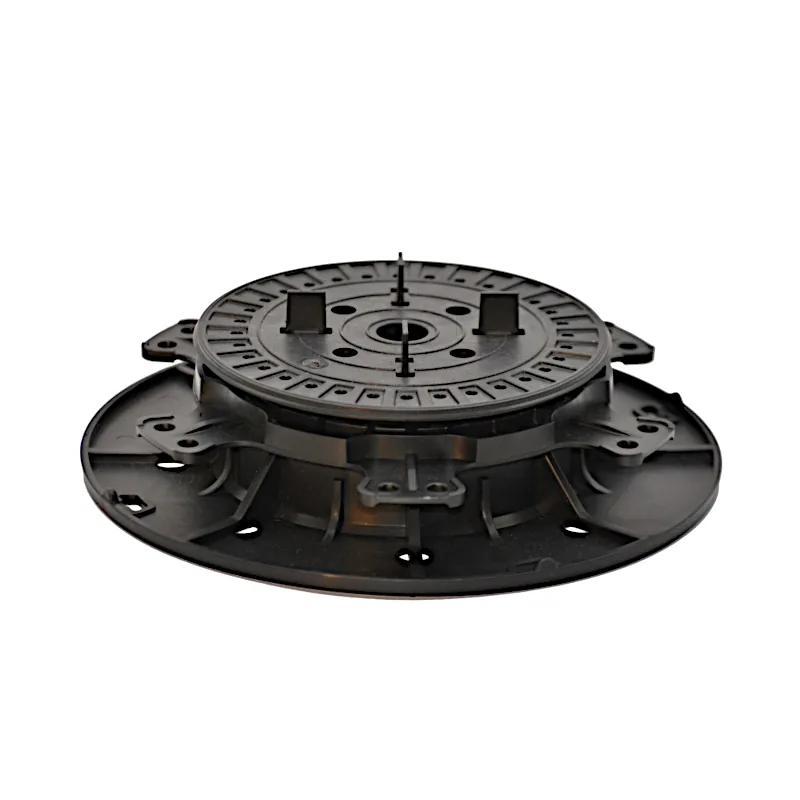

Wählen Sie zwischen den Fugenstärken 2 mm oder 4 mm!

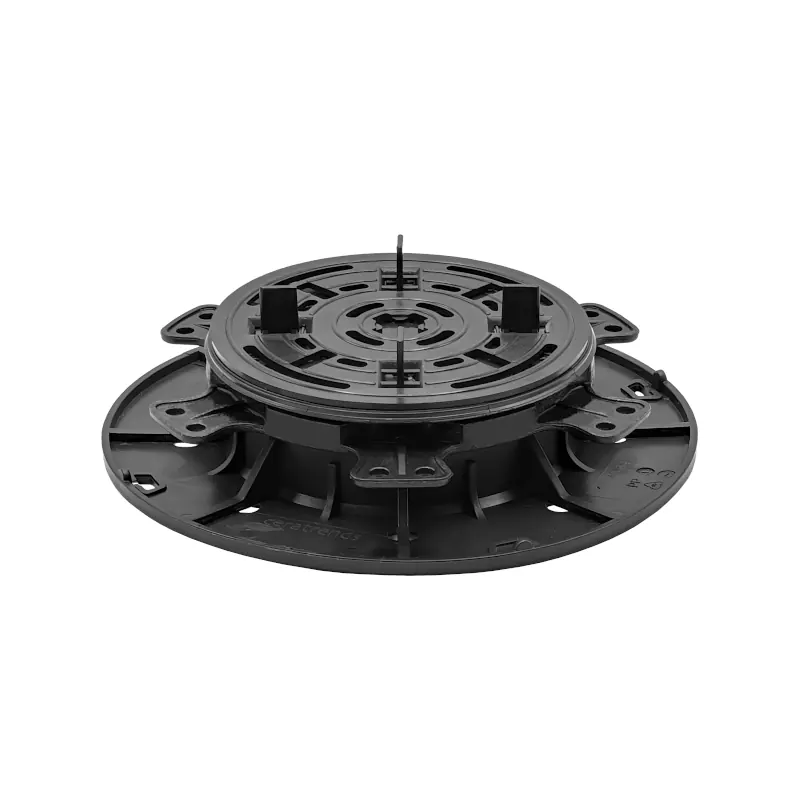

Ihnen stehen bei diesem Stelzlager die Fugenstärken 2 mm oder 4 mm zur Verfügung. Während die Verwendung von 4 mm-Fugen für den öffentlichen Bereich (z.B. Schulen) vorgeschrieben ist, gibt es für den Privat-Bereich keine Einschränkungen. Hier entscheidet Ihr individueller Geschmack! Wobei Sie natürlich mit der sehr engen 2 mm-Fuge ein wunderschön elegantes Fugenbild auf Ihrer Terrasse realisieren können.
Dabei sind die Fugenstege selbstverständlich einfach abzubrechen, um eine Verlegung im Verband oder die Ausbildung von Randbereichen zu ermöglichen. Sie verwenden dazu eine einfache Flachzange. Die nachstehende Abbildung verdeutlicht diesen Vorgang:
Die Höhe der Fugenstege beträgt dabei 1,3 cm und liegen damit deutlich unter der Terrassen-Ebene. Demgemäß sind diese nach der Verlegung nicht mehr sichtbar.
Ausgleich von Unebenheiten / Nivellierung
Gelegentlich kann es notwendig werden, die Stelzlager bei Unebenheiten auszugleichen. Dies geschieht bei diesem Stelzlager mit unseren bewährten Nivellierscheiben.
Unterlegen einer Nivellierscheibe 3 mm (links) bzw. 1 mm (rechts)
Folgend die Abbildungen der beiden Typen von Nivellierscheiben:
Diese Nivellierscheiben werden dabei unter das Stelzlager gelegt. Durch die entstehende Last der aufliegenden Konstruktion bleiben diese an ihrer Stelle und verschieben sich nicht mehr. Im Falle mehrerer übereinanderliegender Nivellierscheiben – z.B. bei sehr starken Unebenheiten – empfehlen wir die Verwendung eines Montageklebers, um die Nivellierscheiben dauerhaft zu fixieren.
Die Nivellierscheiben können auch in bis zu 4 Teile geschnitten werden, um z.B. besonders genaue Einstellungen vornehmen zu können.
halbierte Nivellierscheibe
Extrem einfache und handliche Höhenverstellung
Das Stelzlager ‘Titan’ bietet Ihnen zwei Möglichkeiten der Höhenverstellung:
erstens über den Verstell-Ring
zweitens mittels eines 8mm Inbus-Schlüssels in der Mitte des Stelzlagers
Im folgenden Bild sehen Sie auf der linken Seite die Höhenverstellung mittels Inbus-Schlüssels und auf der rechten Seite die Höhenverstellung mittels dem Verstell-Ring.
Realisieren Sie schmalen Randabschluss-Bereiche!
In der Praxis kann man meist aufgrund der vorgegebenen Abmessungen nicht immer nur ganze Platten verwenden. Daher ist speziell im Randbereich die Realisierung von schmalen Randplatten häufig notwendig. Insofern ist das Stelzlager ‘Titan’ besonders gut dafür geeignet, denn es kann an der Basis bis zu einer Breite von 13,5 cm abgeschnitten werden! Dadurch lassen sich extrem schmale Randplatten realisieren.
Zuerst dürfen wir Ihnen jedoch zeigen, wie man schmale Randplatten realisiert:
Drehen Sie das Stelzlager um und zeichnen Sie außerhalb der vorgeprägten Linien im Abstand von jeweils 1 cm eine Schnittlinie (im untenstehenden Bild die beiden Linien).
Schneiden Sie entlang dieser Linien das Stelzlager ab. Das Stelzlager bleibt voll funktionsfähig, ist jetzt jedoch nur mehr 13,5 cm breit und damit ideal für schmale Randbereiche!
Nun sehen Sie wie folgt die exakte Abfolge der Stelzlager-Montage für schmale Randbereiche anhand der nachfolgenden Bilder:
Installation von Entwässerungsrinnen auf das Stelzlager ‘Titan’
Mit unseren neuen Titan-Stelzlagern können Sie auch problemlos Entwässerungsrinnen installieren. Die Montage erfolgt anhand folgender Schritten:
Zuerst schneiden Sie die (schmalen) Rand-Stelzlager zu und positionieren Sie alle Stelzlager und die Randabschluss-Clips. Die Positionierung ist im ersten unten folgenden Bild dargestellt.
Anschließend schrauben Sie den Rinnenboden direkt in die Stelzlager und legen dann die Rinnenabdeckung auf.
Zuletzt legen Sie die Feinsteinzeug-Platten bzw. den weiteren Bodenbelag an die installierten Rinnen an.
Stelzlager ‘Titan’ – umfangreiches Zubehör
Wir stellen Ihnen wie folgt das wichtigste Zubehör zu unseren neuen ‘Titan’-Stelzlager vor:
(1) Die Anti-Rutsch-und Anti-Akustik Auflage
Mit dieser Auflage erzielen Sie folgende Vorteile:
Verbesserung der Haftung der Terrassenplatten auf dem Stelzlager. Damit vermindern Sie ein eventuelles Verrutschen der Terrassenplatte.
Weiters verbessern Sie durch diese Auflage wesentlich die Akustik des gesamten Systems.
Im folgenden Bild sehen Sie die Montage der Anti-Rutsch- und Anti-Akustik-Auflage:

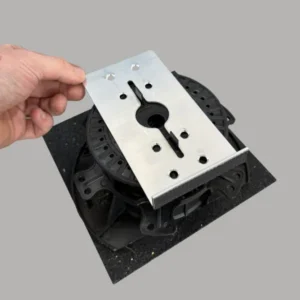

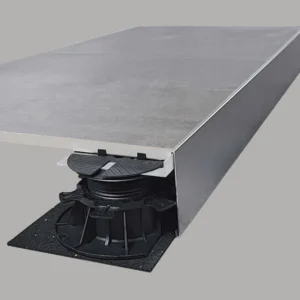

Unser Randabschluss-Clip aus Edelstahl dient zum seitlichen Randabschluss bei einem anschließenden Mauerwerk. Dieser weist folgende wichtige Funktionen auf:
der Clip spannt die Randplatte ein,
verhindert dadurch ein Verrutschen der gesamten Konstruktion,
schützt das Mauerwerk gegen Beschädigungen durch eine verrutschende Platte
bildet eine wichtige Funktion bei der Realisierung schmaler Randbereiche und beim Einsatz unserer Entwässerungs-Rinnen.
Mit unserem 3D-Konfigurator können Sie Ihre Terrasse perfekt planen und verschiedene Verlegemöglichkeiten vergleichen! Sparen Sie sich Zeit und Mühe mittels diesem kostenlosen Planungsprogramm, welches speziell für Ceratrends entwickelt wurde.
Gehen Sie bitte nach folgenden Schritten vor:
Schritt 1: Zeichnen Sie die Abmessungen Ihrer Terrasse mit den vorgegebenen Grundformen (Rechteck / -Formen) oder mit der Freiform
Schritt 2:Terrassenbelag / Verlegeart definieren
Linkes Bild: Wählen Sie unter Pkt. 2. zuerst den Terrassenbelag, geben Sie das Format und die Stärke ein und definieren Sie das Verlegemuster.
Rechtes Bild: Wählen Sie dann als Verlegeart ‘Platten auf fixen Stelzlagern Titan’ und wählen dann die gewünschte Fugenstärke aus.
Schritt 3: Bauhöhen und geschlossene Seiten definieren
Geben Sie zuerst die Bauhöhen der Eckpunkte Ihrer Terrasse ein. Falls Sie zusätzliche Höhenbezugspunkte eingeben möchten (z.B. Abfluss in der Mitte der Terrasse) verwenden Sie bitte den Punkt ‘zusätzlichen Höhenrefenzpunkt hinzufügen’. Dies ist notwendig, damit der Konfigurator die korrekten Höhen der Stelzlager berechnen kann!
Anschließend definieren Sie bitte die geschlossenen Seiten. Dies benötigt der Konfigurator, um die korrekte Anzahl von Randabschluss-Clips zu berechnen.
Schließlich sehen Sie aufgrund einer Schraffur im Haupt-Zeichenfeld die Seiten, die der Konfigurator als geschlossene Seiten registriert hat!
Schritt 4: Option Entwässerungsrinnen
Sie können im nächsten Schritt definieren an welchen Seiten Entwässerungsrinnen platziert werden sollen. Hier gibt es verschiedenste Optionen, die Sie gerne durchprobieren können!
Der Konfigurator stellt dann die berücksichtigten Rinnen als hellblaue Fläche dar.
Schritt 5: Ergebnisse in der 3D-Ansicht anzeigen lassen
Nun kommt der schönste Teil der Arbeit: lassen Sie sich die Ergebnisse in der 3D-Ansicht anzeigen. Da dies rechenintensiv ist, kann dies etwas dauern – also bitte um ein klein wenig Geduld!
Zuerst die Ansicht mit den Platten:
Und nun die Ansicht der Unterkonstruktion:
Schritt 6 – Material-Listen ansehen und die Planung als pdf speichern
In diesem Schritt können Sie sich die Material-Listen ansehen die Sie lt. dem Stand der Planung benötigen würden. Sie sehen auch sofort die entstehenden Kosten. Um zur Materialliste zu kommen, klicken Sie rechts außen auf ‘Materialliste’.
Schließlich können Sie die gesamte Planung auch als pdf speichern. Dies geschieht mit dem Button links unten im Konfigurator. Hier sehen Sie zwei Seiten aus diesem Dokument:
Viel Spaß beim Planen & Konfigurieren!
Rückgabemöglichkeiten bei zu viel bestellten Stelzlagern!
Sparen Sie sich Zeit, Geld und Mühe – wir nehmen nicht benötigte Stelzlager der Serie ‘Titan’ zurück!
Sie können den Bedarf nicht genau abschätzen oder wollen für Eventualitäten etwas mehr bestellen? Eine gute Idee! Denn wir nehmen nicht benötigte Stelzlager innerhalb von 2 Monaten ab Kaufdatum retour. Die Voraussetzung ist natürlich, dass wir diese wieder verkaufen können.
Das heißt: die Stelzlager
dürfen nicht verschmutzt sein
dürfen keine Gebrauchs-Spuren aufweisen (Kratzer an der Oberfläche oder der gleichen)
kommen unbeschädigt bei uns an
Wie viele Stelzlager nehmen wir maximal zurück?
Wir nehmen maximal 10% der bestellten Menge pro Lieferposition zurück!
Ein Beispiel: – Sie bestellen 200 Stk. von der Höhe 1,9-2,7 cm und 100 Stk. von der Höhe 2,7-4,0 cm. – Wir nehmen maximal zurück: 20 Stk. von der Höhe 1,9-2,7 cm und 10 Stk. von der Höhe 2,7-4,0 cm.
Wie wird die Rücksendung abgewickelt?
Die Rücksendung erfolgt über unser Rückgabezentrum
Melden Sie Ihre Rücksendung an uns im Rücknahmezentrum an. Sie erfahren hier, – welche Artikel Sie in welcher Menge an uns zurücksenden können – wie hoch der voraussichtliche Rückerstattungsbetrag sein wird. – alle Informationen zu der Rücküberweisung und – an welche Adresse Sie die Ware senden sollen.
innerhalb von 2 Arbeitstagen ab Anlieferung bei uns.
mittels der Zahlungsart, die Sie beim Kauf gewählt haben – Näheres dazu im Rückgabezentrum
Werden Manipulationskosten in Abzug gebracht?
Ja, es werden Kosten in Abzug gebracht – diese sind jedoch gering und betragen 5% des Warenwertes, mindestens jedoch EUR 9.- Diese Kosten liegen unter unseren Selbstkosten und stellen nur einen Teil des Aufwandes dar, der für uns für die Qualitätskontrolle, die Rück-Einlagerung und die kaufmännische Abwicklung (Gutschrift, etc.) entsteht.
