Stelzlager für Terrassenplatten mit fixem Kopf

FAQ Stelzlager mit fixem Kopf

• Was bedeutet fixer Kopf?

  Fixer Kopf bedeutet, dass der Kopfteil des Stelzlagers fix mit dem Gewinde zur Höhenverstellung verbunden ist.
  Dies im Gegensatz zu selbstnivellierenden Stelzlagern, wo der Kopfteil flexibel gelagert ist.

  Das gesamte Stelzlager mit fixem Kopf ist damit ein Einheit, die zwar höhenverstellbar ist, jedoch nicht auf Niveau-Unterschiede reagieren kann.

• Für welche Art von Terrassen eignen sich Stelzlager mit fixem Kopf?

  Diese Stelzlager eignen sich vorzüglich, wenn ein vorhandenes Gefälle im Untergrund in den Oberbelag überführt werden soll!

  Das nachfolgende Bild illustriert diese Terrassen-Situation: ein vorhandenes Gefälle von 2% im Untergrund wird in ein 2%-Gefälle des Plattenbelages überführt:



• Für welche Terrassenbeläge gibt es Stelzlager mit fixem Kopf?

  Es gibt für folgende Terrassenbeläge die jeweils passenden Stelzlager:
  – Stelzlager für Plattenbeläge (Feinsteinzeug 2cm und 3 cm, Betonplatten, Natursteinplatten)
  – Stelzlager für Holz- und WPC-Unterkonstruktionen

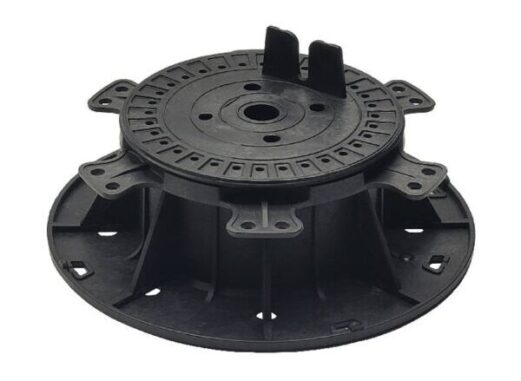

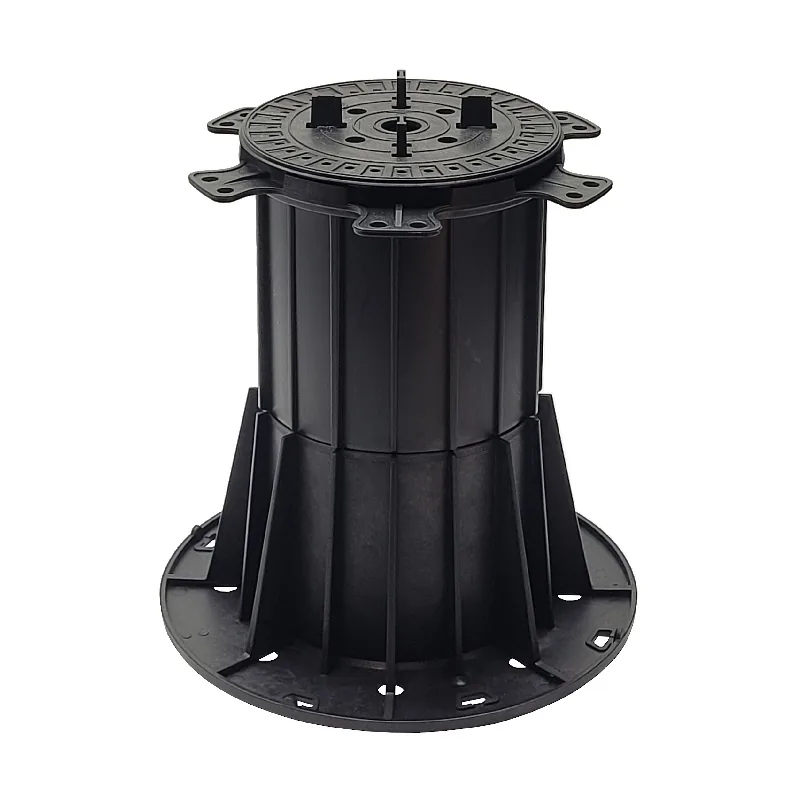

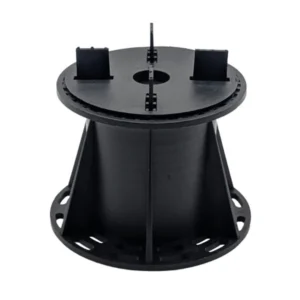

  Beispiel eines Stelzlagers für Plattenbeläge:



  Beispiel eines Stelzlagers für Holz- und WPC-Beläge



• Können die Fugenstege entfernt werden?

  Ja, die Fugenstege können entfernt werden.
  Denn dies ist bei den Rändern oder bei Verbandsverlegungen extrem wichtig.

  Verwenden Sie bei der Entfernung am besten eine Flachzange.
  Eventuell vorhandene Kunststoff-Restteile entfernen Sie dann mit einem Stanley-Messer!



  D

  D

  /

• Können Stelzlager auf Schotter gestellt werden?

  Falls Sie daran denken, Ihre Stelzlager auf Schotter zu stellen dürfen wir Ihnen einige Infos geben.
  Denn bei einer Stelzlager-Verlegung sind folgende Voraussetzungen zu erfüllen:

  Erstens muss der Untergrund muss fest sein.
  Zweitens sollte der Untergrund möglichst eben sein.


  Demgemäß müssen Sie bitte diese Voraussetzungen schaffen.
  Beispielsweise empfehlen wir die Unterlage einer günstigen Betonplatte die in den Schotter eingeklopft wird.
  Damit erhalten Sie eine feste und ebene Oberfläche für die Stelzlager.

  Die folgenden Beispiele dokumentieren dies:





• Was ist besser: 2mm-Fugen oder 4mm-Fugen?

  Wir geben Ihnen wie folgt einen Überblick über diese Frage:



  Vor- bzw. Nachteile bei 2mm-Fugen

  ✅ optisches Erscheinungsbild
  ✅ Wasserableitung problemlos bei Formaten bis 60×60

  ⚠ Größere Vorsicht bei der Verlegung der Platten ist geboten.



  Vor- bzw. Nachteile bei 4mm-Fugen

  ✅ Wasserableitung problemlos bei allen Formaten
  ✅ für exakt kalibrierte Beton- und Natursteine verwendbar

  Für öffentliche Bauvorhaben sind aufgrund der Vorschriften ausschließlich Stelzlager mit 4mm-Fugen zu verwenden!

• Sind die Anti-Rutsch und Anti-Akustik-Auflagen notwendig?

  Anti-Rutsch- und Anti-Akustik-Auflagen sind nicht unbedingt notwendig, sind jedoch immer eine Empfehlung bei Stelzlagern mit fixem Kopf.
  Denn diese
  — dämpfen Trittgeräusche,
  — gleichen geringfügige Ungenauigkeiten der Plattenbeläge aus und
  — verhindern ein Verrutschen der Platte (ein Ankleben der Auflagen am Stelzlager ist vorher erforderlich).

  Das nachfolgende Bild zeigt links die Anti-Rutsch-Auflage und rechts eine Installation beim Stelzlager ‚Basic‘



  /

• Was ist der Unterschied zwischen 'Professional' und 'Gemini'

  Dies ist eine sehr häufig gestellte Frage unserer Kunden.
  Abgesehen vom Preis, der bei der Serie ‚Gemini‘ wesentlich niedriger liegt dürfen wir Ihnen anhand der folgenden Tabelle Auskunft über einige Details geben:





  Kriterien	Gemini	Professional
  Tragkraft	bis zu 1,3 Tonnen pro Stk.	bis zu 1,6 Tonnen pro Stk.
  Basis	geschlossene Basis (gleichmäßigere Gewichtsverteilung)	teilweise offen
  Anzahl Grundstelzlager	4	2
  Anzahl verschiedener Adapter	1	2
  Fixierungs-Funktion	als Zubehör erhältlich	standardmäßig eingebaut
  Anti-Rutsch-Auflage	integriert	integriert
  Fuge 2mm erhältlich	ja	ja
  Fuge 4mm erhältlich	ja	ja
  Randverkleidung montierbar	ja	ja
  Randprofil montierbar	ja	ja
  Obere und untere Setzstufen-Clips für 2cm-Verkleidung erhältlich	ja	ja
  Obere und untere Setzstufen-Clips für 3cm-Verkleidung erhältlich	ja	nein
• Welche Stelzlager sind die besten ?

  Aufgrund vieler Anfragen zu diesem Thema bemühen wir uns um eine möglichst neutrale Information.
  Denn wir sind der Meinung dass es einige Punkte gibt die bei einem Stelzlager entscheidend sind.

  1. Die Stabilität des Stelzlagers

  Zuerst ist das Thema der Stabilität erwähnenswert.
  Dabei sind zwei Punkte wichtig.

  Erstens müssen die Stelzlager in sich stabil sein.
  Beispielsweise ist ein zu lockerer Abstand zwischen Gewinde und der Außenwand des Stelzlagers problematisch.

  Zweites muss die Kraft-Ableitung in den Untergrund möglichst gleichmäßig erfolgen.
  Demgemäß gelingt dies am besten bei einer durchgängigen Aufstandsfläche des Stelzlagers.
  Denn je größer die Auflagefläche des Stelzlagers ist, desto besser verteilt sich die Last.


  2. Flexibilität:

  Überdies ist auf der Baustelle der Punkt der Flexibilität enorm wichtig.
  Das heißt vor allem, dass Sie auf der Baustelle nicht nur genügend Stelzlager für die Verlegung haben.
  Vielmehr ist es auch wichtig dass die richtigen Bauhöhen vor Ort sind.

  Falls Sie daher mehrere verschiedene Höhen von Stelzlagern benötigen ist vor allem folgendes wichtig.
  Entweder Sie haben ein System mit wenig Einzelteilen (Stelzlager mit Höhenadaptern) – oder Sie wählen Stelzlagern mit möglichst wenigen Typen (Bauhöhen). Infolgedessen sollten diese Typen einen möglichst großen Verstellbereich aufweisen!

  Dadurch sind Sie flexibel auf der Baustelle und es kommt zu keinen Verzögerungen

  3. Die Details

  Schließlich kommt es auch auf die Details an. Denn Sie möchten sicherlich auch, daß

  Auf die Details kommt es an: mit dem passenden Zubehör können Sie

  • die Terrasse sauber gegen eine Hausmauer abschließen (Randabschluss-Clips)
  • eine seitliche senkrechte Randverblendung ausführen oder
  • Entwässerungsrinnen nahtlos in die Stelzlager-Konstruktion integrieren

  Demzufolge bieten wir Ihnen eine Fülle an Zubehör-Artikeln an, die für all diese Einsatzgebiete bestens geeignet sind!

• Vor- und Nachteile von Stelzlager

  Wir geben Ihnen hier einen Überblick über Vor- und Nachteile von Stelzlager.
  Aufgrund langjähriger Erfahrung mit Millionen von verkauften Stück stellen wir hier die wichtigsten Punkte dar.

  1. Die Vorteile

  ✅ Stufenlose Höhenverstellung



  Stelzlager sind stufenlos höhenverstellbar.
  Denn dieser Vorgang erfolgt entweder mit einem Drehring oder mittels Schlüssel.

  ✅ Große Tragfähigkeit



  Weiters weisen Stelzlager weisen eine unglaublich hohe Tragfähigkeit auf. Beispielsweise reicht diese bei unseren Stelzlagern bis zu 1,4 Tonnen pro Stück!

  Dahingehend ist die mögliche Flächenbelastung von Stelzlagern höher als z.B. von 2cm-Keramikplatten!

  ✅ Geringes Eigengewicht

  Die gesamte Stelzlager-Konstruktion zeichnet sidh durch ein sehr geringes Eigengewicht aus.
  Beispielsweise beträgt dieses Eigengewicht nur
  50kg pro m2 bei 2cm-Plattenbelägen,
  72kg pro m2 bei 3cm-Plattenbelägen und
  18kg pro m2 bei 2cm starken-Holzdielen
  Daher sind Stelzlager-Konstruktionen das Leichtgewicht unter den Terrassenaufbauten.

  Aus diesem Grund sind speziell für gewichtsempfindliche Balkone die Stelzlager-Konstruktionen die erste Wahl!

  ✅ Unempfindlich gegen Frost



  Bei Konstruktionen mit Stelzlagern kommt es zu keinen Frostschäden.
  Da es keine großflächigen Bereiche gibt, die zu Wasser-Ansammlungen führen ist dies auch gar nicht möglich.


  ✅ Perfekte Wasserableitung



  Stelzlager weisen hervorragende Eigenschaften für die Wasserableitung auf.
  Denn diese besitzen sogar Wasserablauf-Kanäle.
  Dadurch wird Wasser, das in das Stelzlager gelangt, abgeleitet.

  ✅ Waagrechte Oberflächen realisierbar



  Mit unseren selbstnivellierenden Stelzlagern sparen Sie sich nicht nur eine Menge Arbeit.
  Im Gegensatz zu Stelzlagern mit fixem Kopf sparen Sie sich das Ausrichten des Stelzlagers mit Nivellierscheiben.
  Darüber hinaus können Sie auch problemlos waagrechte Oberflächen realisieren – selbst wenn Sie ein Gefälle im Untergrund haben!

  2. Vor- und Nachteile von Stelzlager – die Nachteile

  2.1 Ungewohnte Akustik ⚠

  Falls Sie 2cm- oder 3cm Naturstein- oder Keramikplatten auf Stelzlagern verlegen müssen Sie sich darauf einstellen, dass die Akustik anders ist als bei fix verlegten Belägen.
  Denn naturgemäß klingt die gesamte Konstruktion etwas hohl und daher speziell am Anfang ungewohnt.
  Sowohl durch den Einsatz von Anti-Akustik – Auflagen oder auch durch zusätzliche mittig angebrachte Stelzlager lässt sich dieser Effekt vermindern. Jedoch können Sie diesen Effekt nicht ausschließen.

  Demgegenüber ist bei der Verlegung von Holz- und WPC-Dielen dieser ‚hohle‘ Eindruck nicht bemerkbar.
  Denn diese Materialien sind wesentlich weicher und weisen daher bessere akustische Eigenschaften auf.



  2.2 Der Untergrund wird unterschätzt ⚠



  Ein stabiler, tragfähiger Untergrund ist die Grundvoraussetzung jeder Terrassen-Verlegung.

  Falls der Untergrund lose sein sollte (z.B. verdichteter Schotter) so würden wir die Anwendung von Druckverteilungselementen empfehlen. Beispielsweise sind dies günstige Betonsteine in der Stärke 3 bis 4cm.

  Demgegenüber ist bei betonierten Oberflächen eine Verlegung problemlos möglich.

  Auf jeden Fall interessant wird es wieder bei einer Verlegung auf einer Dämmschicht. Denn in diesem Fall sollte die Dämmung druckfest sein.
  Beispielsweise ist dies bei extrudierten Dämmelementen (z.B. XPS) fast immer der Fall.
  Bei expandierten Elementen (Styropor, EPS) achten Sie bitte genau auf die Druckfähigkeit.

  2.3 Beachten Sie den Randabschluss ⚠



  Der Randabschluss ist enorm wichtig damit die Platten eingespannt sind und es zu keinen Verschiebungen im Laufe der Zeit kommt.

  Denn sollten die Randplatten locker liegen so können sich diese bewegen.
  Dadurch kommt es zu einem Verschieben der gesamten Konstruktion.
  Infolgedessen erhalten Sie ein unregelmäßiges Fugenbild und müssen mit einer mangelnden Stabilität des gesamten Systems rechnen.

  Daher bieten wir Ihnen hier eine Vielzahl von Möglichkeiten für Ihren Randabschluss.

  Zu den Randabschlüssen
• Muß man Stelzlager festschrauben ?

  Prinzipiell sollte man die äußerste Stelzlager-Reihe fixieren.
  Ob eine Verschraubung möglich ist hängt von der Terrassen-Beschaffenheit ab

  1. Was ist die äußerste Stelzlager-Reihe?

  Die äußerste Stelzlager-Reihe ist eine Reihe zu einem offenen Rand. Ein offener Rand ist ein Rand, der nicht durch Mauern oder feste Befestigungs-Winkel abgeschlossen wird.

  Ein typischer ‚offener Rand‘ ist dabei die letzte Reihe zu einem Balkon-Geländer.

  2. Warum sollte die äußerste Stelzlager-Reihe fixieren?

  Der Grund liegt darin, dass es zu keinen Verschiebungen der äußersten Platten-Reihe kommen sollte

  3. Wie kann die Fixierung erfolgen?

  Dies hängt von der Beschaffenheit des Untergrundes ab:

  Auf einem Beton-Untergrund kann das Stelzlager verschraubt werden
  Auf einer Abdichtung muss das Stelzlager verklebt werden. Ansonsten kommt es zu einer Beschädigung der Abdichtungs-Ebene
